在實際工程中有時會(huì )用到幾個PLC通訊，FX系列PLC作為三菱基本的PLC，它們之間的通訊有幾種常用的方式，分別如下：CC-LINK，N:N網絡(luò )連接，并聯連接。

1．CC-LINK連接

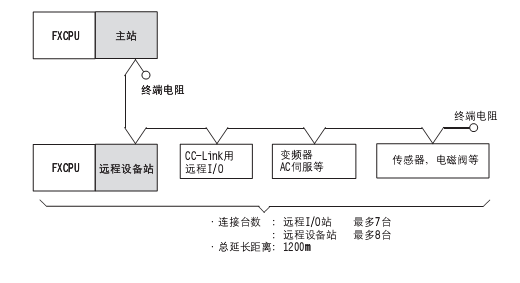

CC-LINK連接圖如下：

說明：

1）對應的PLC可為FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因為在使用CC-LINK通訊時要擴展CC-LINK模塊，而FX1S沒有擴展模塊功能，故FX1S不能用于此通訊方式。

2）FX1N/FX2N/FX3U即可以作為主站，也可以作為遠程設備站使用。

此種通訊因為要加CC-LINK通訊模塊，所以成本較高。

3）在CC-LINK網絡(luò )中還可以加入變頻器伺服等符合CC-LINK規格的設備。

2．N:N網絡(luò )連接

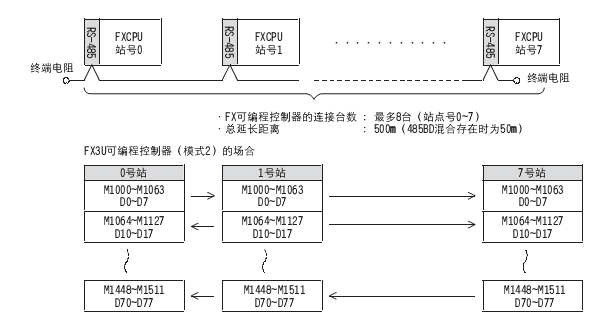

N:N網絡(luò )連接連接圖如下：

說明：

1）通訊對象為FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC系列PLC之間。

2）這些PLC最多可以連接8臺。

3）在這個網絡(luò )中可以通過由刷新范圍決定的軟元件在各PLC之間執行數據通訊，并行可以在所有的PLC中監控這些軟元件。

3．并聯連接

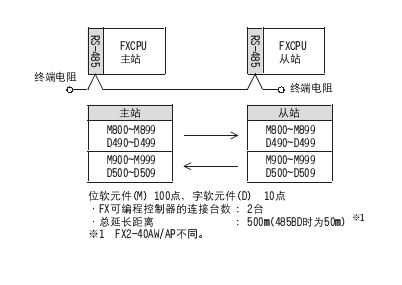

并聯連接圖如下：

說明

1）  通訊對象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之間。

2）  該通訊在PLC間進行1:1通訊，進行數據交換，只能滿足2臺PLC的通訊。
