詳細介紹

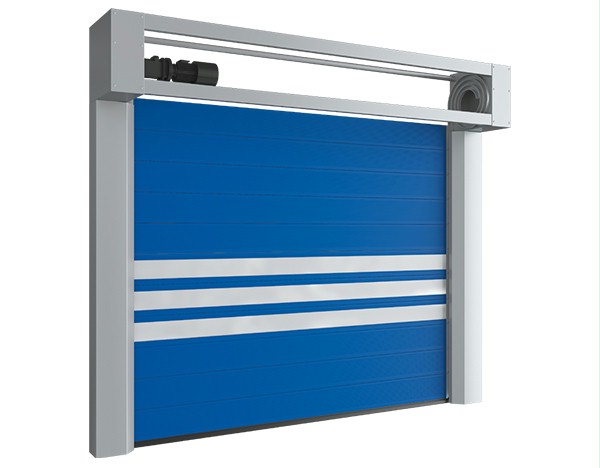

渦輪硬質快速門安裝在工業建筑、廠房、倉庫、車間、車庫和其他工業設備出口處。全新弧形渦輪與張緊扭力平衡技術，保障門體運行更穩定，單人即可輕松實現手動開關操作。
五大核心技術
|

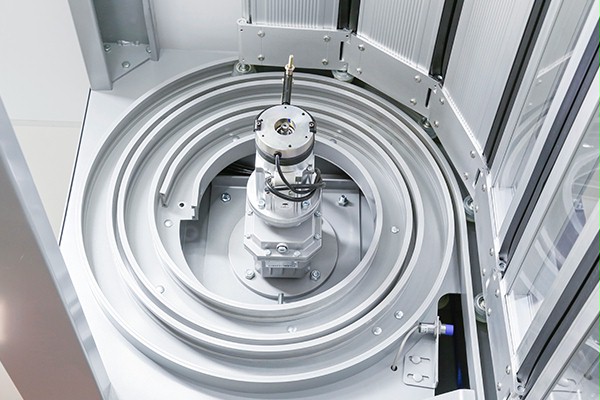

渦輪吸入機構 |

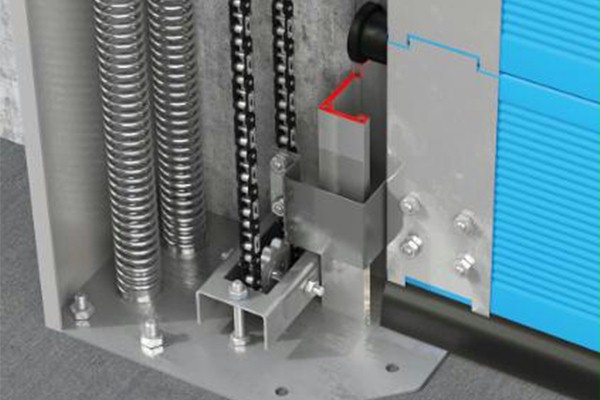

張緊扭力平衡系統 |
|
靜音傳動機構 |

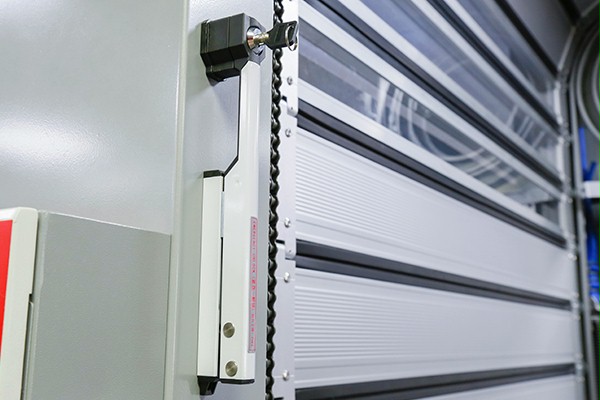

停電釋放手動裝置 |

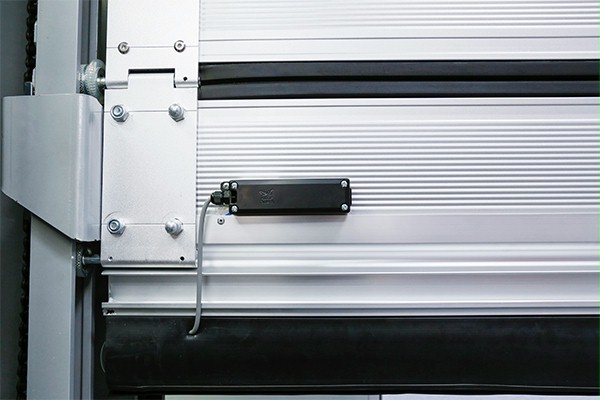

無線安全防夾底邊 |
應用領域
 |
 |
 |

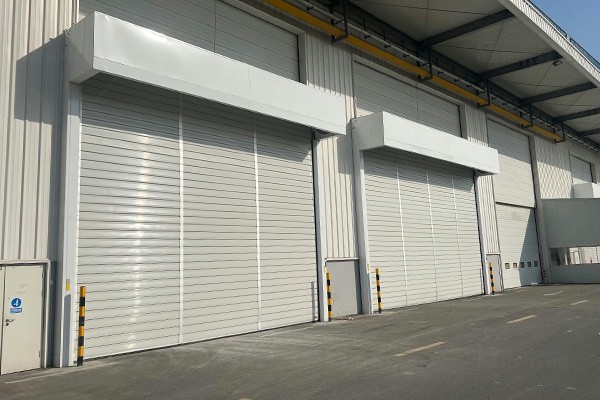

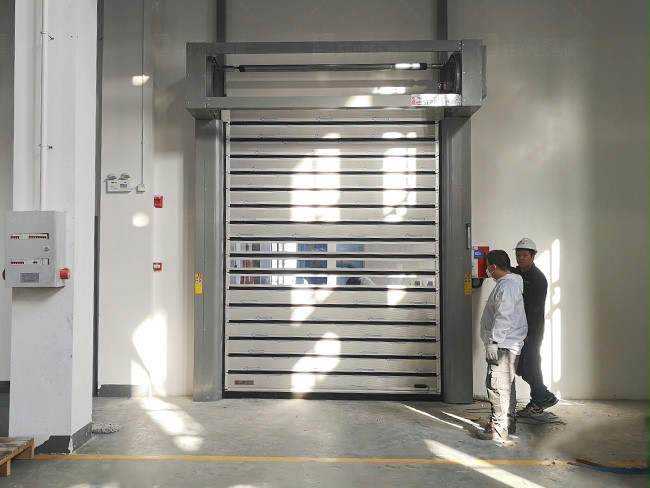

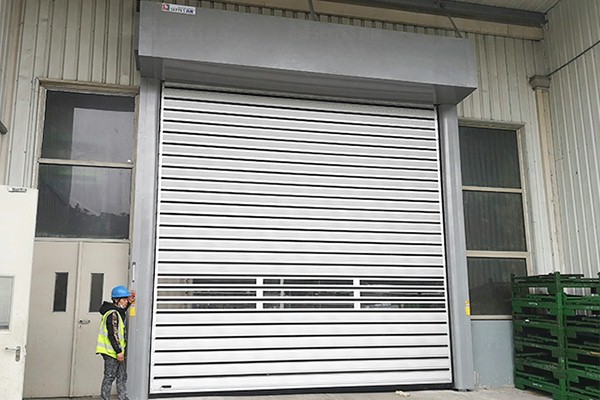

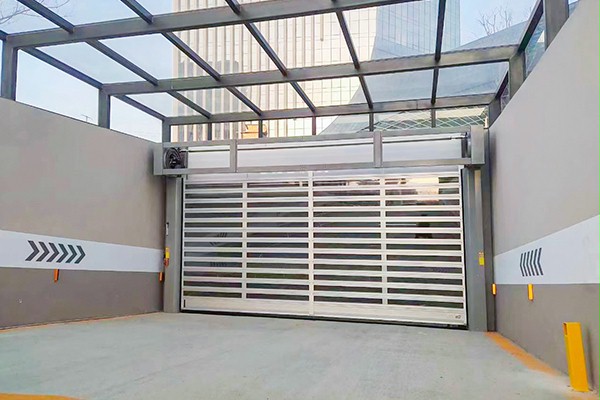

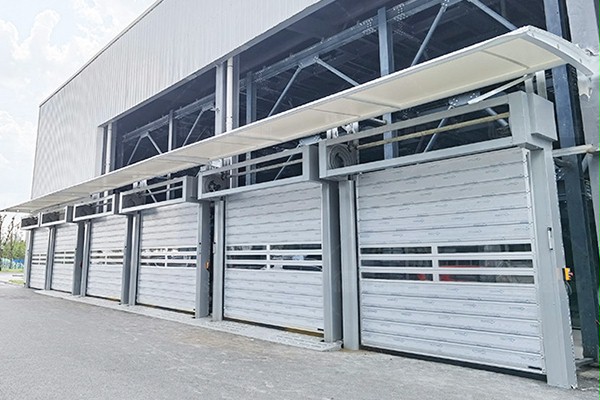

| 廠房出入口硬質快速門 | 地下車庫硬質快速門 | 立體車庫硬質快速門 |
 |
 |
 |

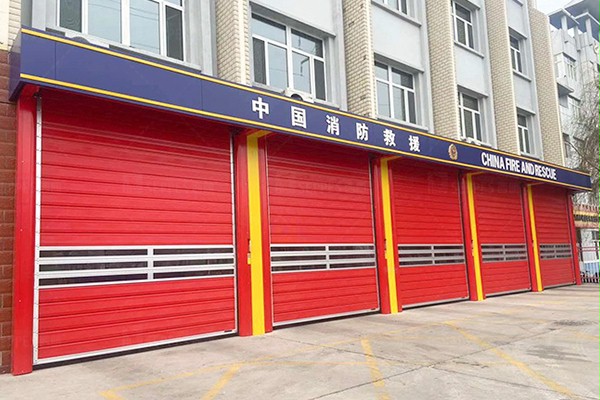

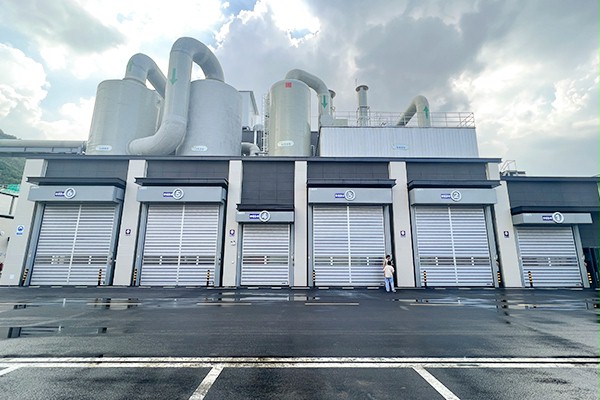

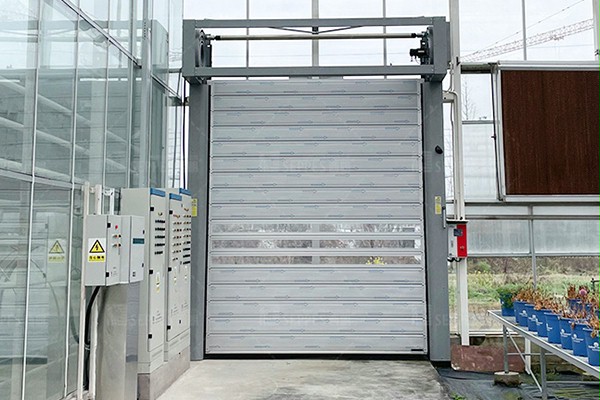

| 農業大棚硬質快速門 | 餐廚垃圾處理站硬質快速門 | 消防車庫硬質快速門 |
?
4大精工系統
 |

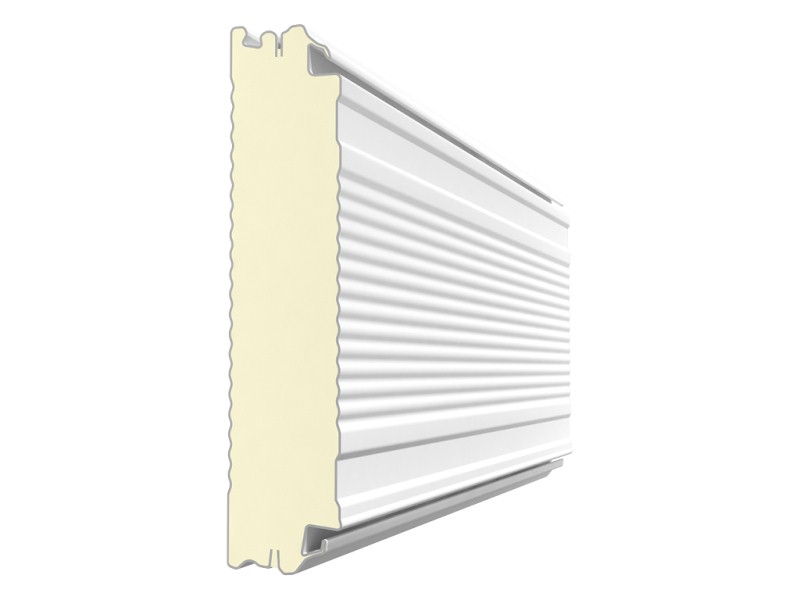

門板系統 0.7mm 厚雙層鋁合金門板，中間高密度聚氨酯發泡填充，每立方容重≥50kg，門板總厚度為40mm，斷橋隔熱結構設計 |
 |
密閉系統 四重密封結構工藝確保門體內外的氣密以及隔離效果。氣密性為 8.68 m³/(㎡ × h)達國際3級，水密性≤ 700Pa，達到國際標準6級 |
 |
平衡系統 滑輪與軌道平衡機構一體式傳動系統輕便順暢快速運行 |
 |
安全系統 標配紅外線安全防夾保護裝置，可選配整根光幕和無線安全氣囊底邊（專利技術） |
?
門板顏色
 |
 |
 |
| 灰 | 消防紅 | 橘紅 |
 |
 |
 |
| 香檳 | 黃 | 白 |
 |
 |
|
| 藍 | 咖啡 |
技術參數說明
| 主要特征： |
適用于頻繁開關的室外門，具有速度快，抗風強、保溫性能好等功能
|
| 門簾材質： |
0.7mm鋁合金門板，內部填充聚氨酯發泡保溫，門板厚度42mm
|
| 門框材質： |
2.5mm鍍鋅鋼烤漆框架
|
|
控制系統： |
標配微電腦控制系統
|
|
開、關、停止按鈕
|
|
|
中英文切換人機界面
|
|
|
液晶顯示屏，故障代碼提示
|
|
| 安全系統： |
光電保護（標配）
|
|
無線安全底邊保護（標配）
|
|
|
光柵保護（選配）
|
|
| 驅動系統： |
伺服電機、減速機
|
| 電機位置： |
默認右置
|
| 抗風級別： |
11級風（國標）
|
| 最大速度： |
2.0m/s
|
| 應急開門： |
有
|

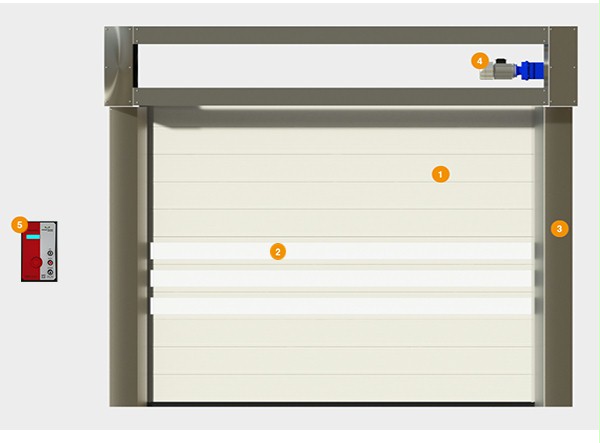

細節展示
 |
| 1、門板 |

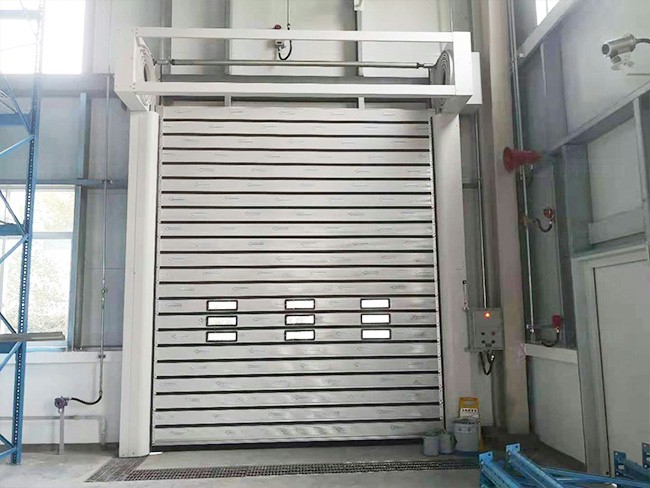

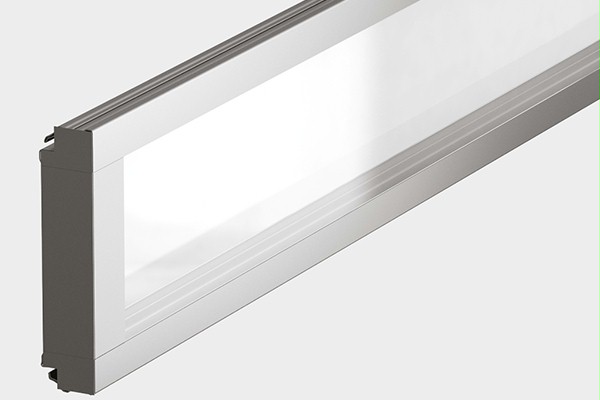

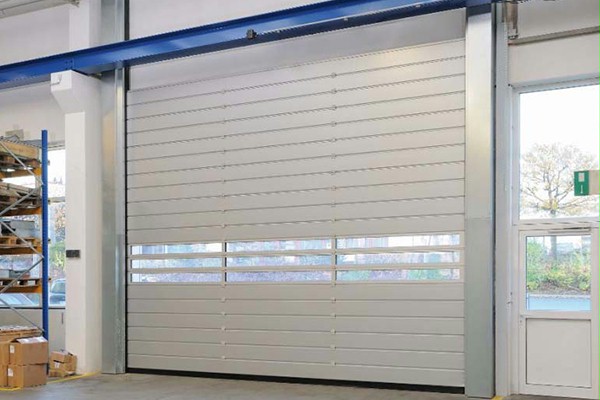

| 2、通排透明視窗 |
| 3、軌道 |

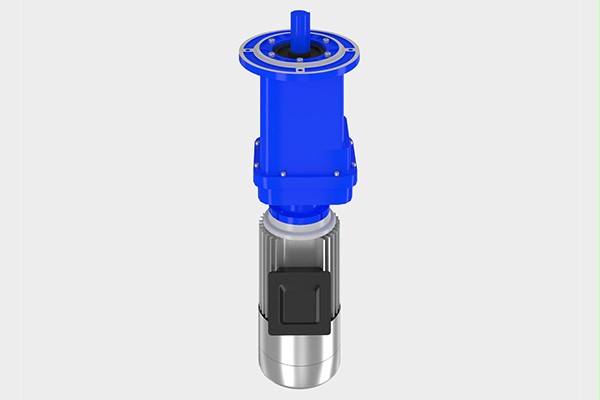

| 4、伺服驅動電機 |
| 5、控制箱 |
安裝條件
 |
| 所有測量均在室內進行，每個值的測量必須至少在三個點進行： |
| H 是門洞高度（從地板到門洞頂部的距離）； |
| B 是門洞寬度（從門洞的左邊緣到右邊緣的距離）； |
| h 是門洞上方（從門洞頂部到天花板的距離）至少900 mm； |
| b1/ b2 是左/右橫向距離至少 350 mm（從門洞對應邊緣到障礙物的距離）； |
| L 是房間的深度 |
| 測量 h、b1、b2 和 L 時，取最小值作為最終尺寸 |
多種設計方案
 |
 |
 |

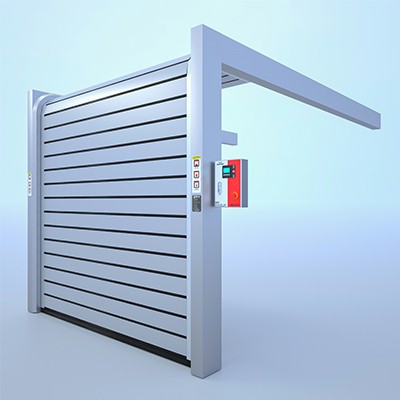

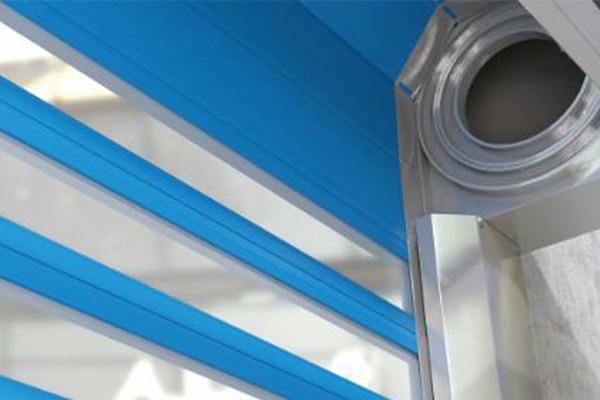

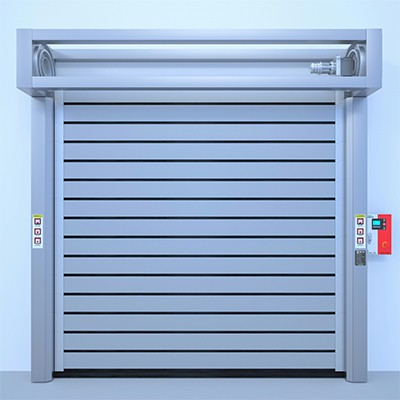

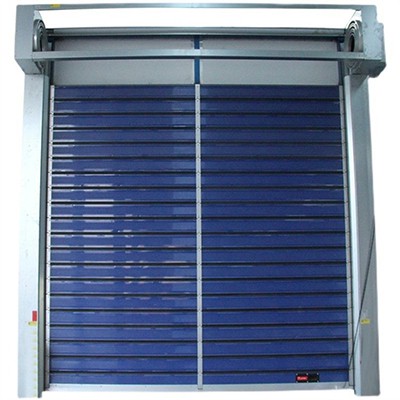

| 標準圓形螺旋結構 | 橢圓形螺旋結構（適用于頂部空間不足的場所） | L形轉彎式結構（適用于空間不足的場所） |
 |
 |
 |

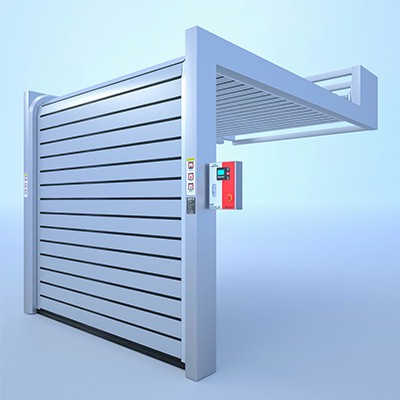

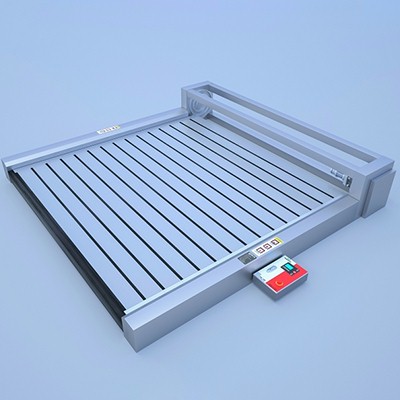

| 垂直式結構（適用于側面空間不足場所） | S形轉彎式結構（適用于行車吊裝場所） | 平躺式結構（適用于吊裝口） |
標準配置
 |

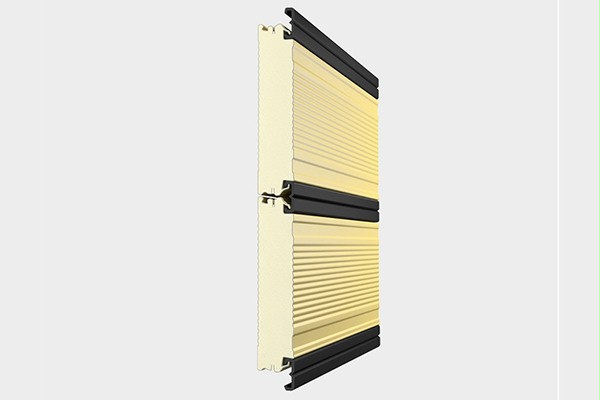

雙層鋁合金門板，中間高密度聚氨酯發泡填充，總厚度40mm門板與門板中間有橡膠條密封 |
 |

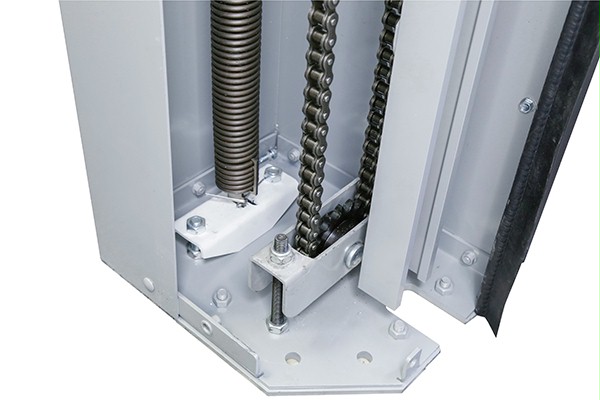

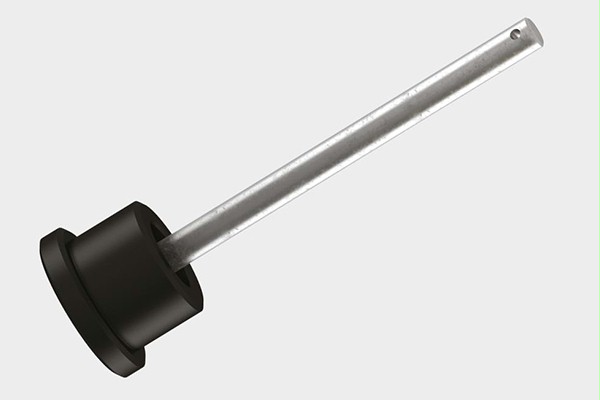

耐磨滑輪組件 |
 |
伺服驅動電機 |
 |

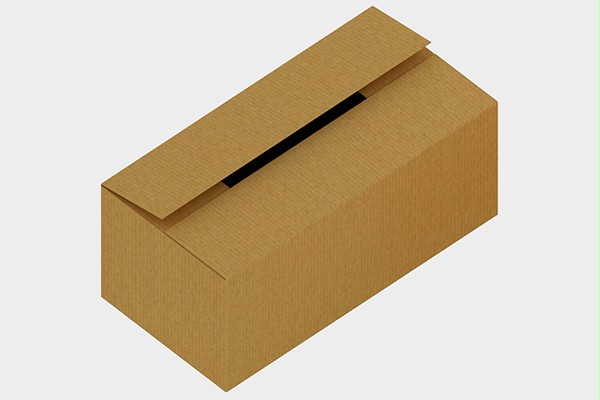

帶有組裝套件、設備和安裝說明的盒子 |
其他配置
 |

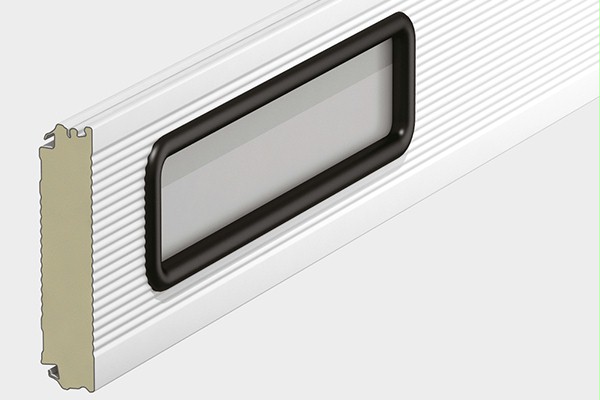

選配獨立視窗 |
 |
配通排視窗（門寬小于6000mm） |
|
|
靜音傳動機構 |
 |
無線安全防夾機構 |
 |
停電手動開啟裝置 |
產品對比
| 西朗硬質快速門 | 其他家硬質快速門 |
 |
 |
| 激光構件一體式成型，美觀大方易安裝 | 外觀 | 普通擠壓成型剪折加工不平整，貼合度差 |
| 鍍鋅冷軋鋼板噴塑，耐候性強，使用周期長 | 材質 | 普通鋼板手工噴漆，易脫落，易腐蝕 |
| 雙層鋁合金門板，填充聚氨酯發泡，保溫強 | 門簾 | 普通鋼制門板，內部填充材料差，保溫能力低 |
| 進口品牌光幕防護、感應靈敏，反應迅速 | 安全 | 普通紅外光電，靈敏度低，無顏色警示 |
| 進口品牌傳動軸承，精度高，使用壽命長 | 傳動 | 普通軸承，精度差，壽命短，安全隱患大 |
| 進口品牌伺服電機與控制系統，高穩定性 | 控制 | 普通異步電機，故障率較高 |
注意事項
1、門體部分沿軌道平穩運行，并且門體本身保持平衡，即它們的重量應通過彈簧的扭矩來補償。
2、確保在操作過程中，人和物體不在門體下降范圍內。
3、嚴禁在門關閉時在下方移動，因為這會(huì )導致?lián)p傷。
4、硬質快速門在開啟和關閉時，不要沖擊門體，不要干擾其正常運行。
5、請勿污染導軌和滑輪，因為可能會(huì )導致運行的平穩性。
6、確保運行時軌道內沒有異物和碎屑，它們可能導致門的傾斜和卡住。
注意！如果檢測到有異常，請立即停止操作。

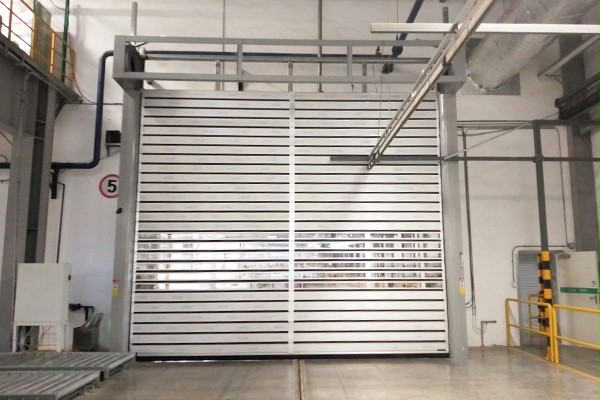

項目案例

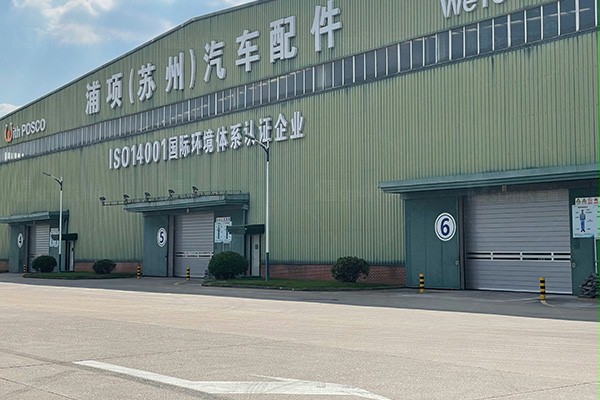

浦項汽車配件西朗硬質快速門
